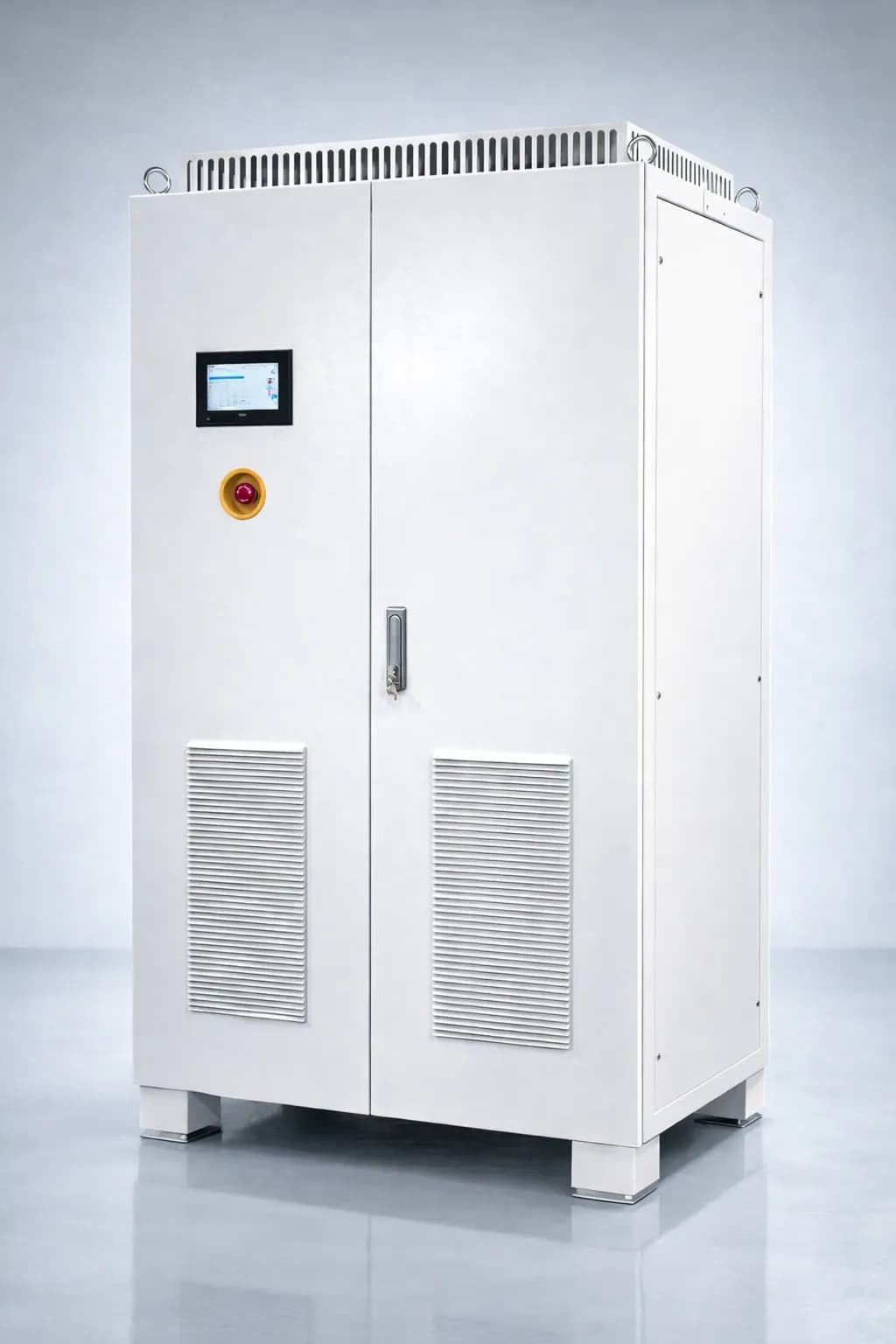

350kVA 회생형 부하기
350kVA Power Regenerative AC Electronic Load
제품 개요
220~480Vac 광범위 입출력을 지원하는 350kVA급 대용량 회생형 전력 변환 시스템 정밀 전원 공급은 물론 복합 R·L·C 부하 환경을 실시간으로 구현합니다.
주요 기능
- 고용량 가변 제어: 220~480Vac 범위 내 CV, CC, CP 모드 및 전압/전류 가변 출력
- 초고속 응답 성능: 1ms 이내의 응답 속도로 계통 변동 및 과도 상태 실시간 재현
- 가상 부하 시뮬레이션: R·L·C 소자 조합 에뮬레이션을 통한 복합 부하 특성 구현
- 지능형 보호 및 관리: CAN 통신 및 터치 LCD 모니터링, 과온/과전류/과전압 정지조건 설정
기술 사양
| 제품명 | 회생형 전력 변환 부하 장치 | ||
| 주요기능 | 7인치 터치 LCD 제어, 외부 PC 연동, R/L/C 조합 에뮬레이션(추종 속도 1ms 이내), 보호 동작(OTP, OCP, OVP/UVP) | ||
| 입력 | 전압 3상 3선/4선+접지, 선간 220Vac ~ 480Vac ± 10% (범위: 198~528Vac) 전류 421Aac ~ 918.5Aac ± 10% (범위: 383~1021Aac) 주파수 60[Hz] ± 3[Hz] 전력 350kVA | ||
| 출력 | 전압 3상 3선/4선+접지, 선간 220Vac ~ 480Vac ± 10% (전압/전류 가변 가능) 전류 421Aac ~ 918.5Aac ± 10% 전력 350kVA | ||
| 제어모드 | CC(정전류), CV(정전압), CP(정전력), R/L/C combination emulation | ||
| 성능지표 | 응답시간 1ms 이내 전류정확도 정격 대비 1% 이하 전류리플 정격 대비 5% 이하 (계통 전압원 입력 시) 전류추종속도 1ms 이내 효율 90% 이상 (220V 918A 정격 출력 기준) | ||
| 냉각방식 | 강제 공냉식 (냉각팬) | ||
| 절연 | 비절연 | ||
| 인터페이스 | 디스플레이 7인치 터치 LCD 통신 CAN 통신 (외부 PC 프로그램 연동) 디지털입출력 Digital Input 4ch, Digital Output 4ch (Emergency and Alarm) | ||
| 안전 및 환경 | 보호동작 Over Temperature, Over Current, Over/Under Voltage 사용주위온도 0~40℃, 10~90%RH, Non-Condensing | ||
| 크기 및 무게 | 크기 1000W, 850D, 1950H (너비W, 깊이D, 높이H) 무게 1000kg 내외 | ||
